20 watt 2400 MHz

Jeg har mulighed for at lave to forskellige 20 watt PA-trin til 2400 MHz, nemlig et 20 watt baseret på PA3AXA PCB med en MW7IC2725N eller et 20 watt baseret på SP3OSJ PCB med en BLP9G0722-20G.

Det bliver i første omgang SP3OSJ PCB der bliver afprøvet.
Jeg har fundet en modifikation på et forum og har valgt at følge denne ændring.

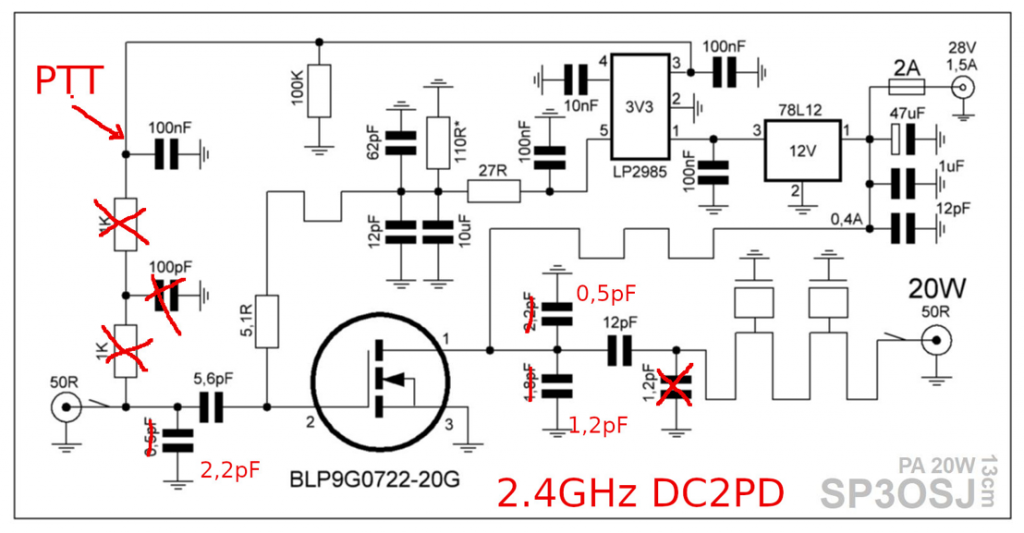

Her er SP3OSJ diagram med modifikationerne af DC2PD.

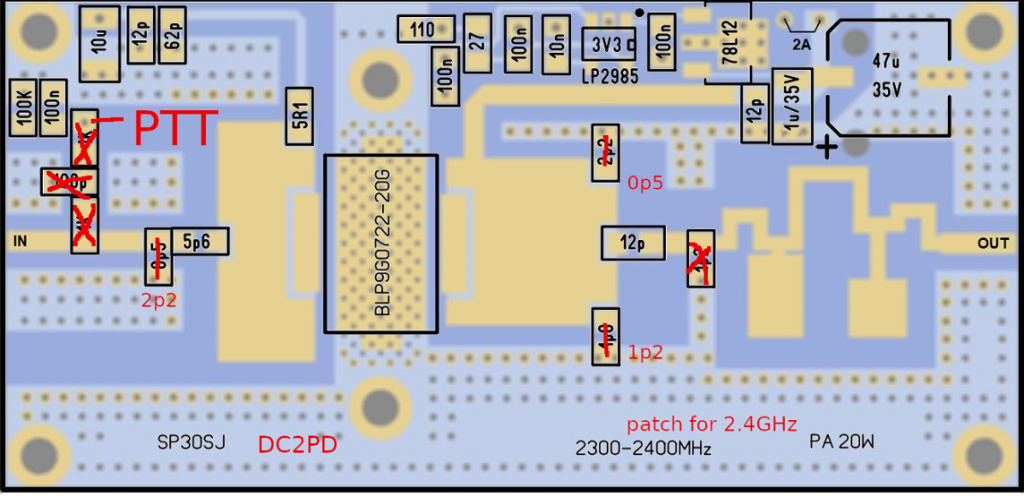

Komponentplacering på PCB fra SP3OSJ med modifikationerne fra DC2PD. Så må jeg se om jeg også kan få 16 watt ud på 2400 MHz.

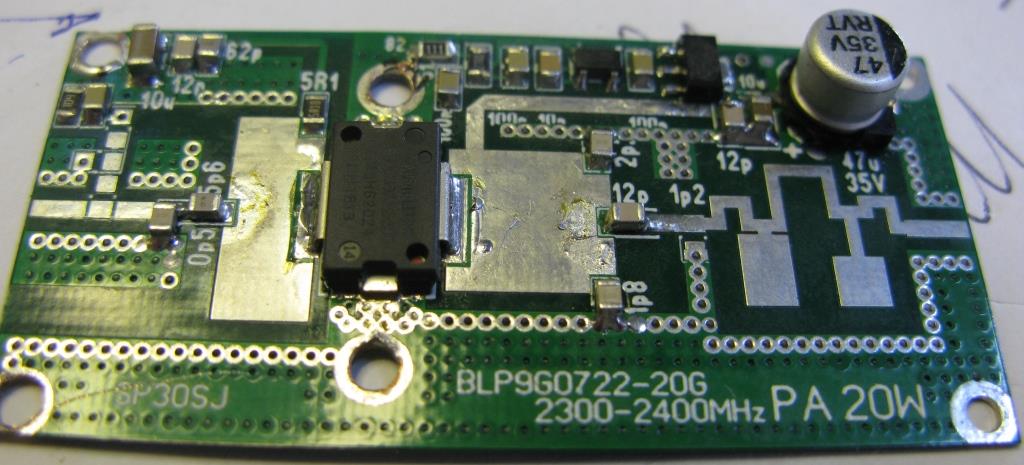

Jeg har lavet hullerne lidt større, nemlig til 2,5 mm skruer.

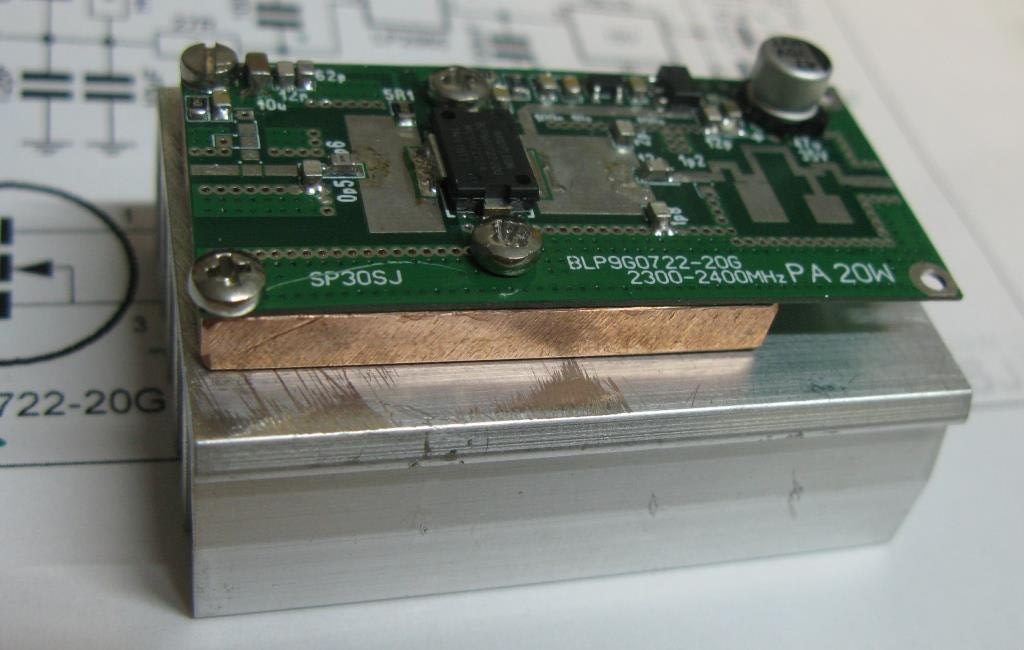

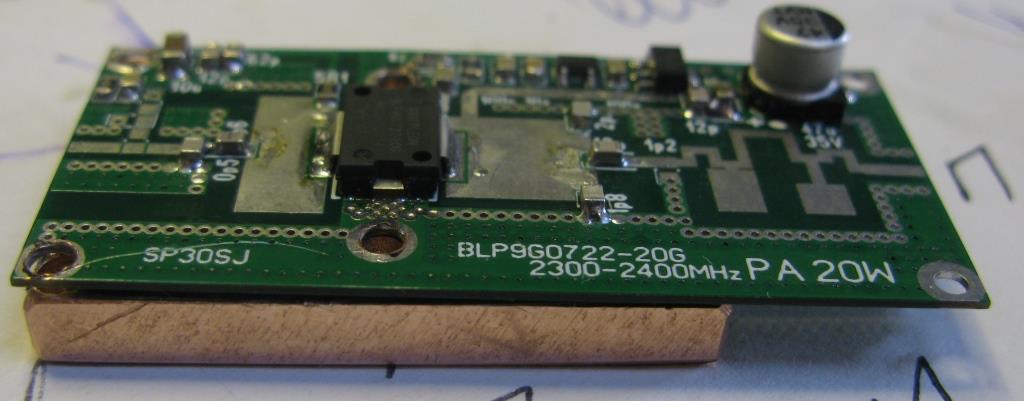

Jeg har fået en kobberklods som skal fordele lidt varme til min køleplade.

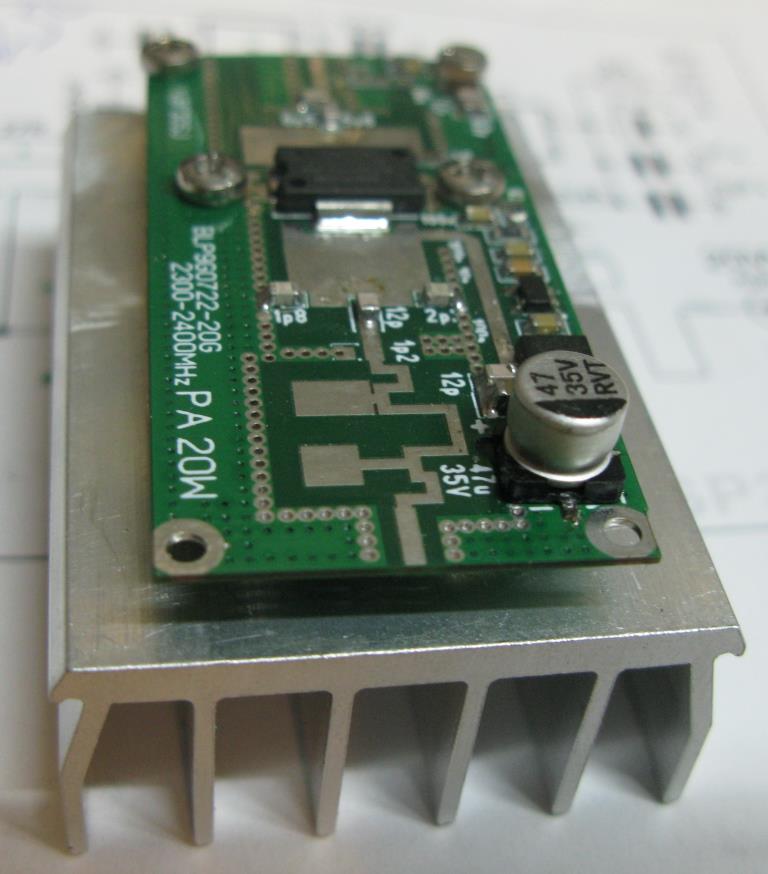

Så prøver vi lige med en ALU-køleplade. her set fra siden.
Her fra outputsiden.
Inputsiden.

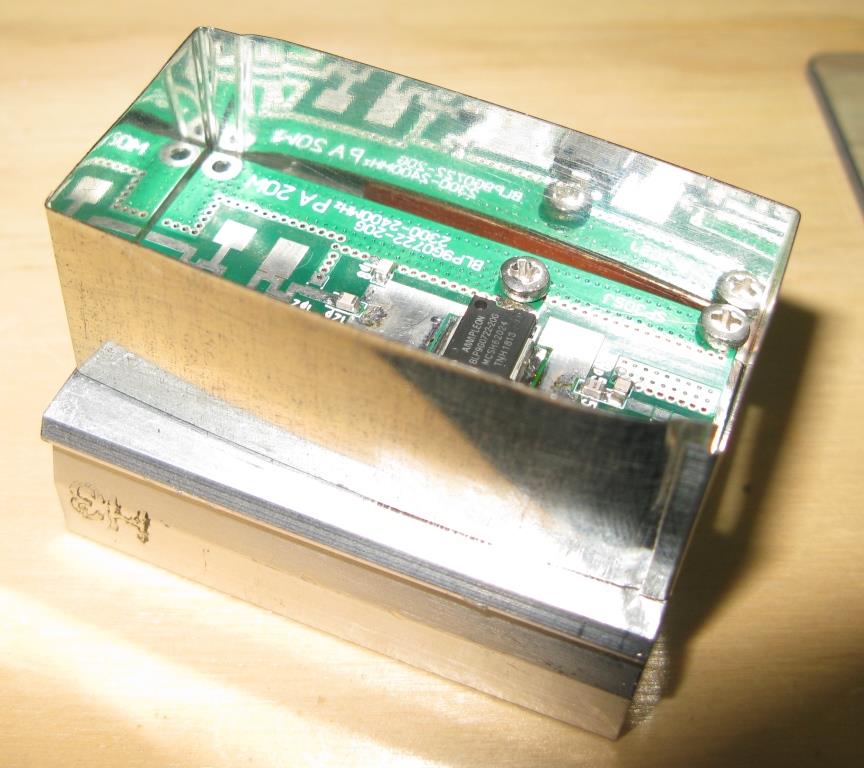

Så har jeg fået lavet en hvidblik kasse. Man kan godt se at det er første forsøg. Der mangler lige et låg, så skal den nok blive god.

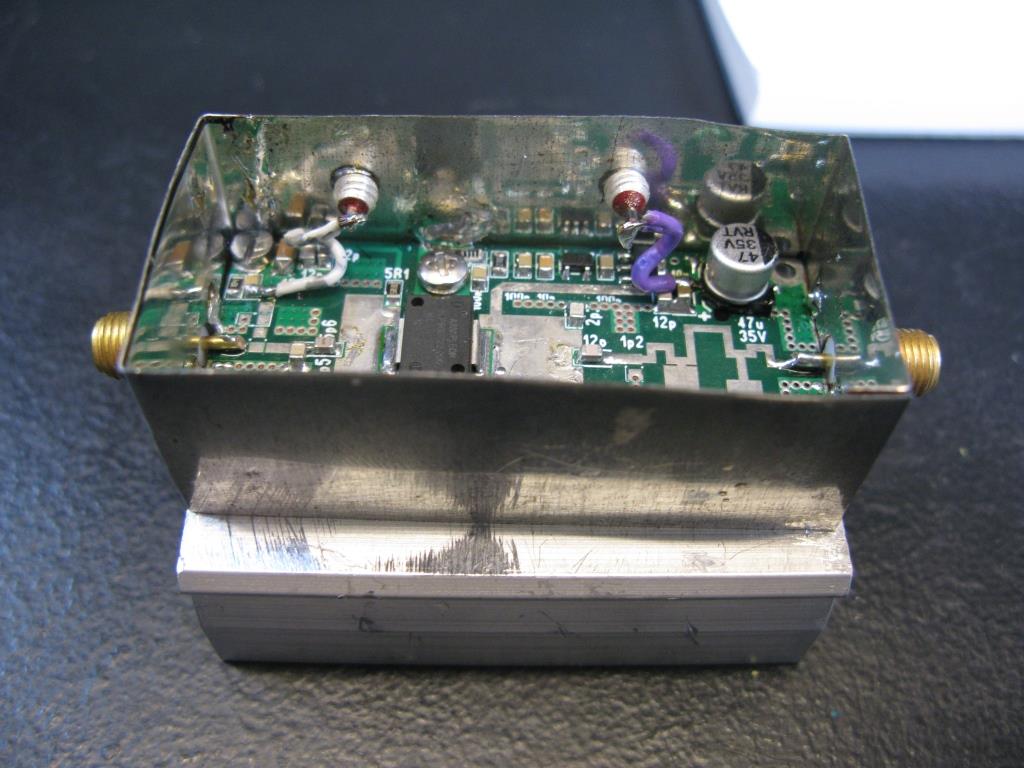

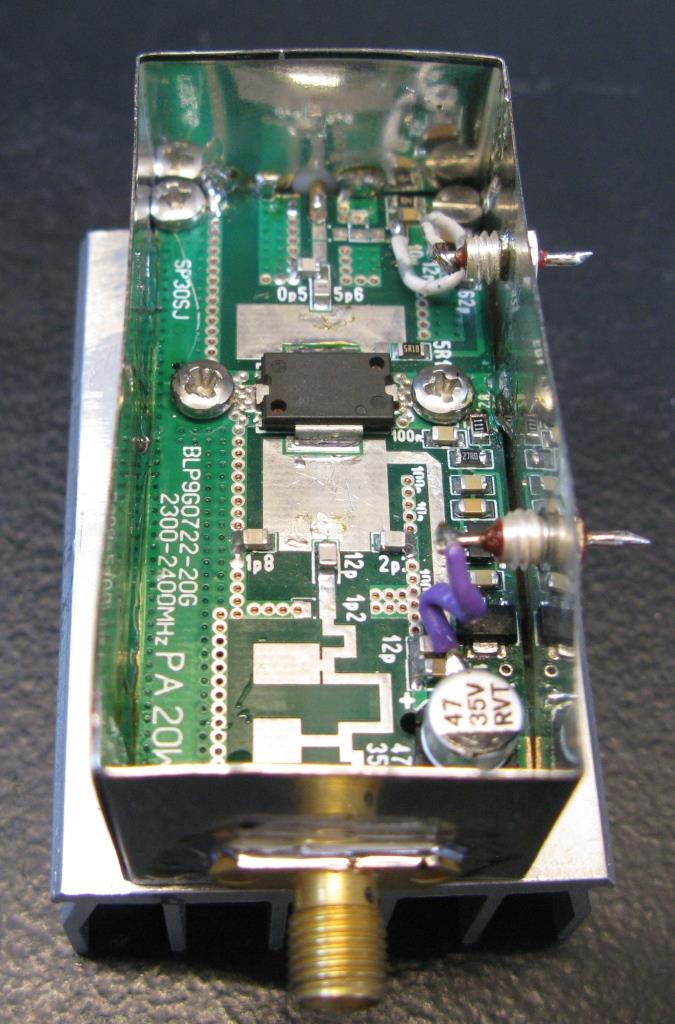

Så har jeg fået lavet nogle huller til input, output samt PTT og 28 volt. Der mangler stadig et låg.


Der kommer målinger så snart jeg har fået lavet lidt mere til PA-trinet.
Dette PA-trin er lige nu opgivet! Jeg har ikke kunne fremskaffe nok drivepower til at udstyre det og så er jeg nok kommet til at lukke den blå røg ud af FET’en. Jeg havde på et tidspunkt omkring 1 watt ud på 2400,200 MHz – men så smuttede røgen ud. Den trak godt nok 1,6 A ved 26 volt men ikke noget output.
Jeg har døjet med at få FET’en loddet af igen. Det er nu lykkedes, men den får en pause.
Jeg vil når COVID-19 er bekæmpet, tage kontakt til en troldemand ud i UHF PA-trin :o)
