NAVMARCORMARS COAXIAL CABLE TRAP DIPOL TIL 3 OG 5 MHz

For et par år siden skulle jeg lege lidt med 60 meter og samtidig manglede jeg en 80 meter antenne. Så vi var et par amatører der gik på udkik efter noget der kunne bruges på Internettet.

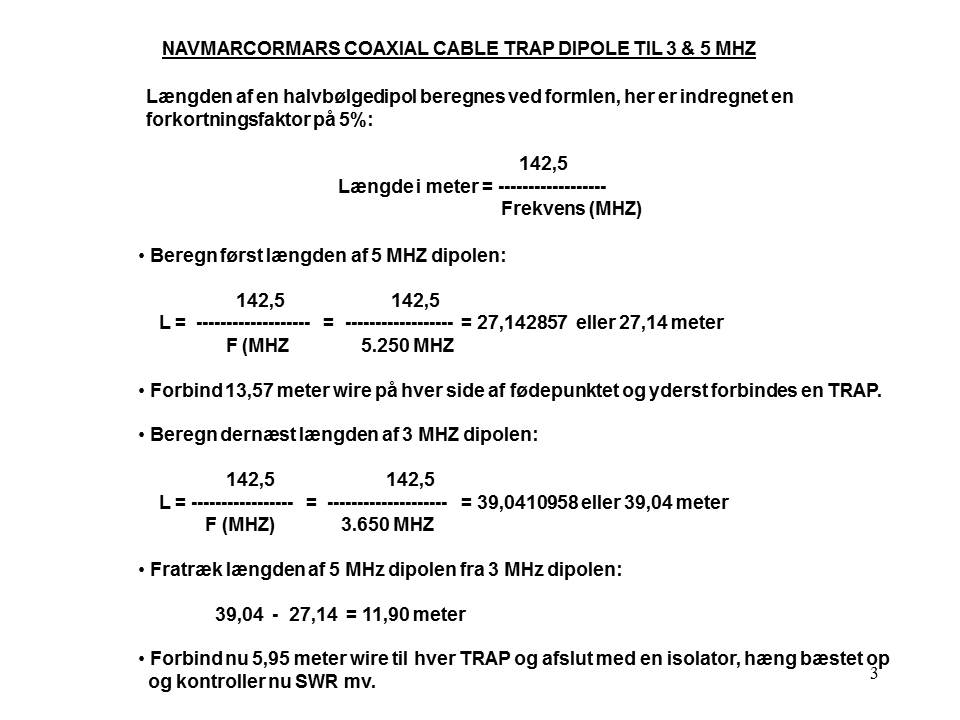

Vi fandt dette:

Beregningerne blev lavet med et lille program – COAXIAL TRAP DESIGN:

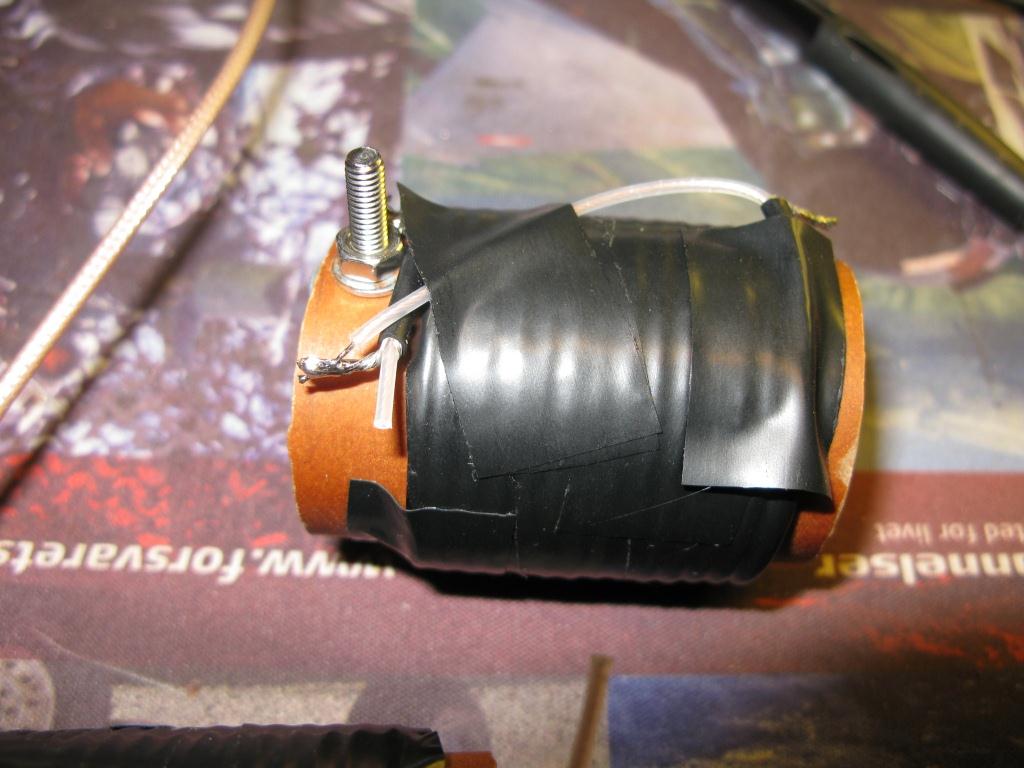

Her ses den ene TRAP.

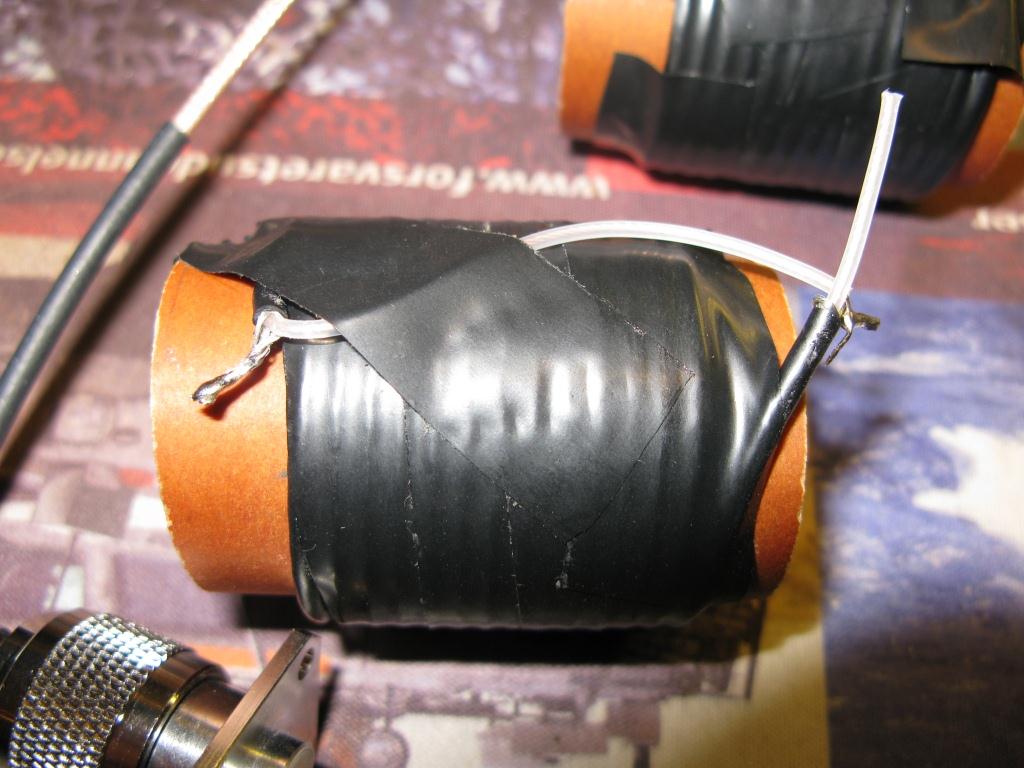

Her er et billede mere.
Jeg brugte min DG8SAQ VNWA til måling på mine to TRAPS.

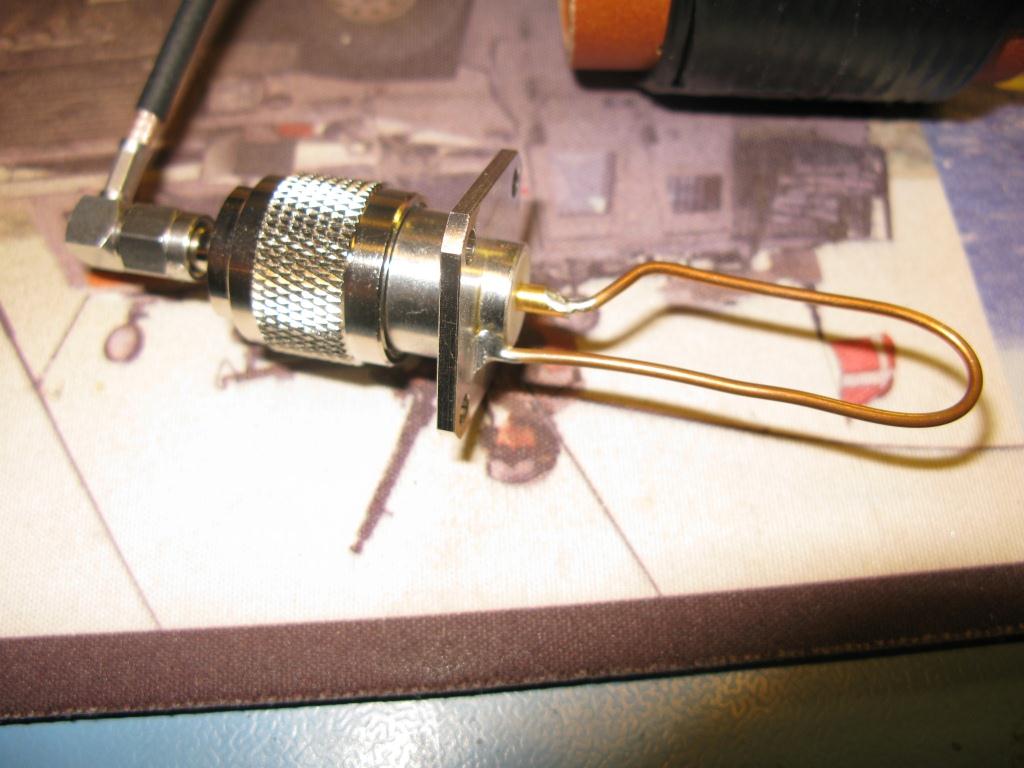

Jeg har en snuser jeg bruger til disse målinger.

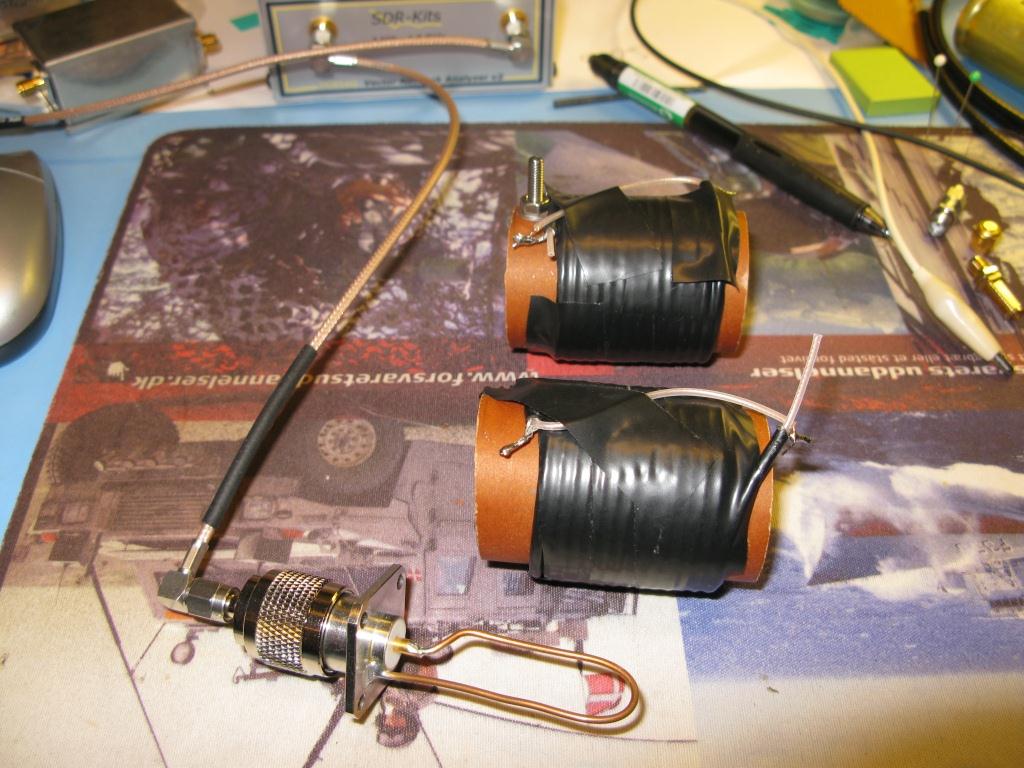

Her er de færdige traps. Man kan jo vælge at beskytte dem med krympeflex. Det skal man dog vente med til man er færdig med udmåling og test af antennen!
Her er et billede af målingen på begge traps. Det ligger meget ens, så alt er godt.
