Digital RF Wattmeter – OZ2CPU

Jeg havde behov for at måle forskellige signaler og havde set den konstruktion som OZ2CPU havde lavet. Da Thomas ikke længere kunne levere byggesæt, men havde et link til en Radioamatør, som kunne levere PCB til konstruktionen besluttede jeg at gøre forsøget. I mellemtiden havde en af mine amatørvenner også meldt sig til et sæt og jeg skulle så bygge 2 instrumenter.

Her er et af de 2 sæt PCB. Det bestod af en printplade, hvor man så skulle skære de 2 små måleterminaler fra.
Så er samlebåndet godt igang.
Fire indgangstrin.

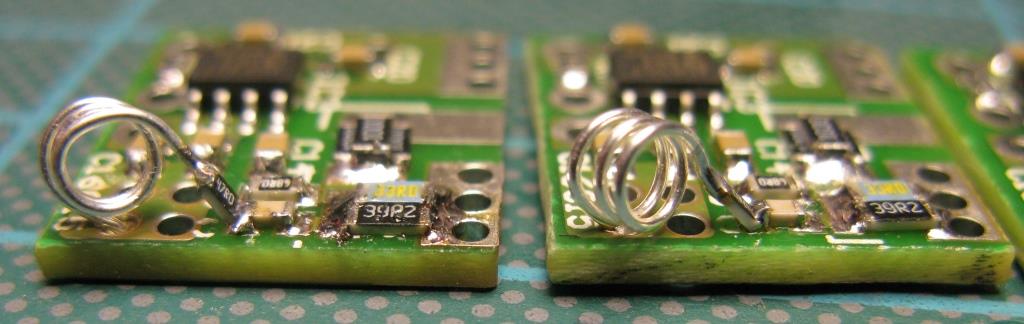

Her har vi et nærbillede af 2 indgangstrin til det ene instrument.

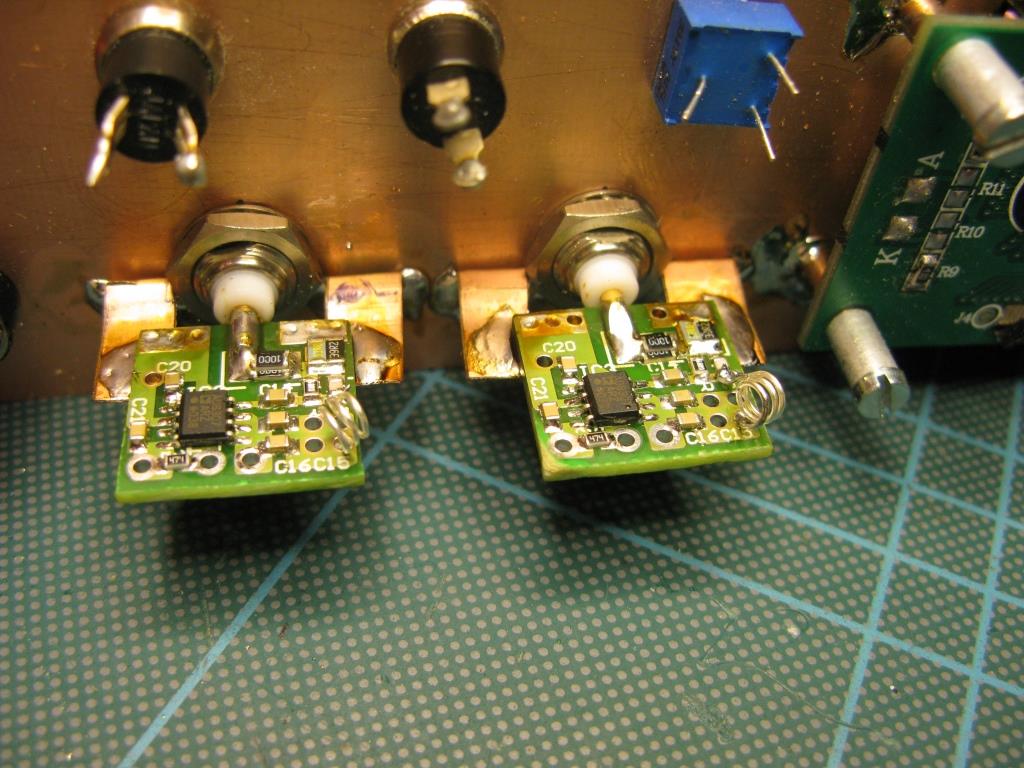

Så er Indgang A og B monteret og klar til kabling.

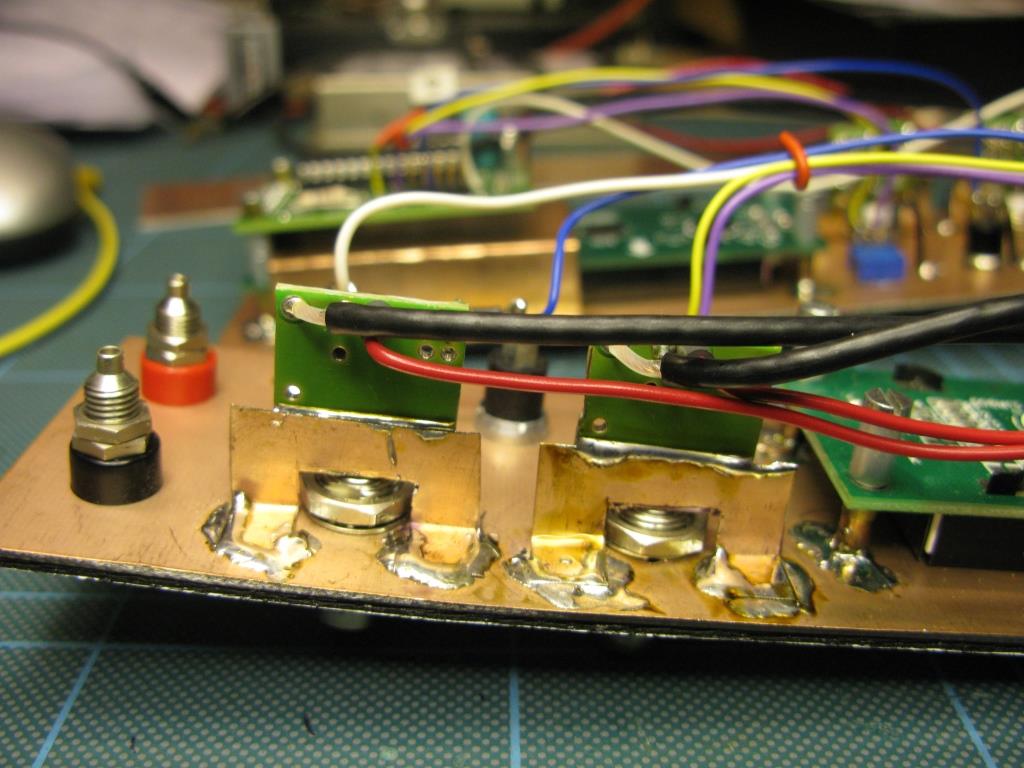

Kablingen er på plads.

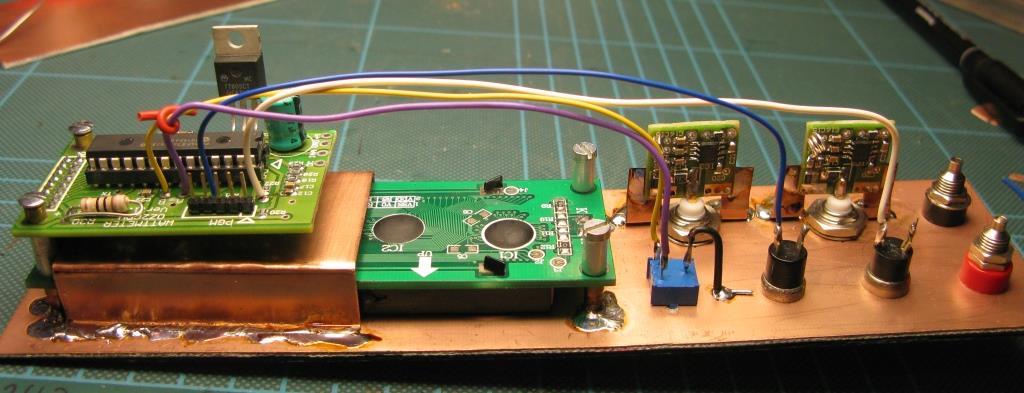

Der er ligeledes gang i kablingen af resten af instrumentet. Her ses også en afskærmning af CPU printet i forhold til LCD-skærmen.

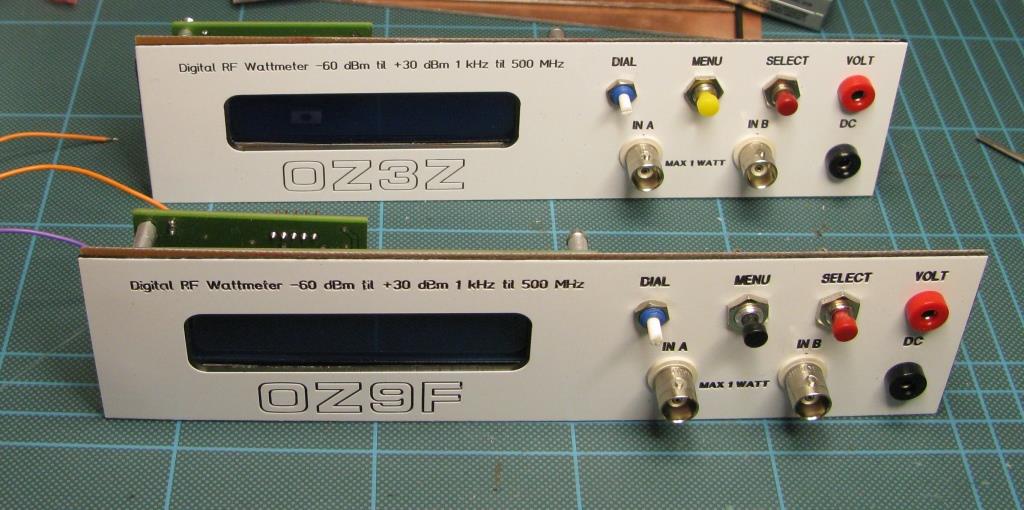

Den lille serieproduktion.
Konstruktionen er monteret på dobbeltsidet print. Jeg har så fået hjælp af en radioamatør ven som havde adgang til en fræser og plastikplader, så OZ3Z og jeg, OZ9F fik et par meget fine forplader.
Efterfølgende har jeg så bygget en kasse omkring forpladen.
Så mangler der bare en kalibering, så der de klar til brug.
